Growatt - Yaygın İnvertör Arızaları ve Çözümleri

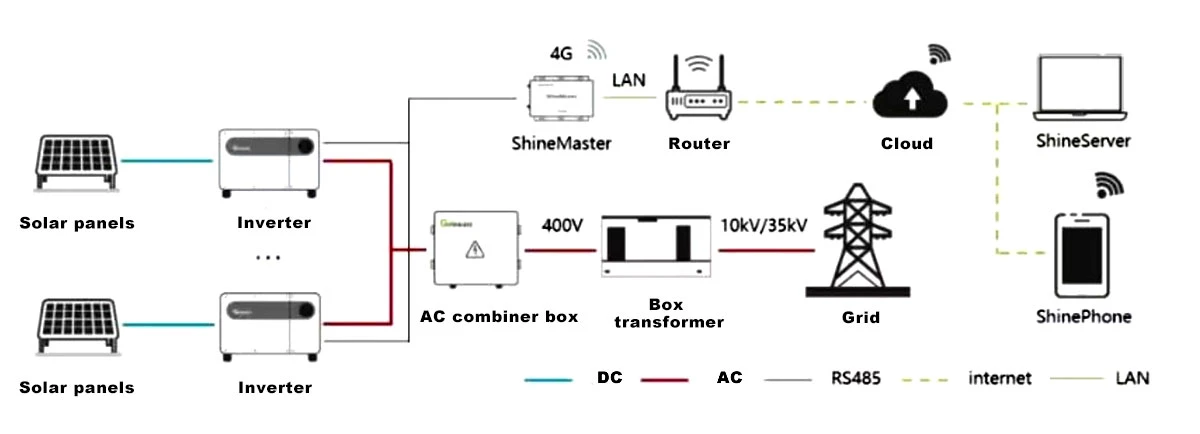

Tüm santralin önemli bir bileşeni olan invertör, üst kısımda DC bileşenlerine, alt kısımda ise şebekeye bağlı ekipmanlara bağlanır. Temel olarak tüm güç istasyonu parametreleri invertör tarafından tespit edilebilir. Bir anormallik meydana gelirse, güç istasyonunun destek ekipmanının sağlık durumu, invertör tarafından geri beslenen bilgiler aracılığıyla kontrol edilebilir. Aşağıda fotovoltaik invertörlere yönelik bazı genel arıza bilgilerinin ve çözümlerinin bir özeti bulunmaktadır.

Arıza nedeni

Şebekenin bağlı olmadığını veya AC devre kesicinin bağlantısının kesildiğini, bunun da invertörün şebeke voltajını tespit edememesine neden olduğunu gösterir.

Çözüm

1. Elektrik şebekesinin kapalı olup olmadığını belirleyin. Elektrik şebekesi kapalıysa, elektrik şebekesinin güç beslemesini yeniden başlatmasını bekleyin.

2. Elektrik şebekesi normalse, AC çıkış voltajının normal olup olmadığını ölçmek için multimetrenin AC voltaj aralığını kullanın. Öncelikle invertör çıkış portunu ölçün ve invertör çıkış tarafında bir sorun olup olmadığını kontrol edin. Sorun yoksa harici AC tarafının bağlantısı kesilir. Hava şalterini, bıçak şalterini, aşırı gerilim ve düşük gerilim koruyucusunu ve diğer emniyet şalterlerini hasar ve bağlantı kopması açısından kontrol edin.

Arıza nedeni:

Fotovoltaik enerji üretimi kullanıcı tarafındaki elektrik şebekesine bağlandığında erişim noktasındaki voltaj artacaktır. Elektrik şebekesinin iç direnci ne kadar büyük olursa, artış da o kadar büyük olur. Transformatöre ne kadar yakınsa hat direnci o kadar küçük olur, elektrik şebekesindeki dalgalanma o kadar küçük olur ve elektrik şebekesinin ucuna ne kadar yakınsa hat ne kadar uzun olursa voltaj dalgalanması o kadar büyük olur.

Bu nedenle invertör güç şebekesine transformatörden uzakta bağlandığında invertörün şebeke çalışma ortamı çok zayıflayacaktır. İnverter çalışma voltajının üst limitini aştıktan sonra invertör bir hata bildirecek ve çalışmayı durduracaktır.

Fotovoltaik güç şebekesine bağlı invertör teknik spesifikasyonunun AC çıkış tarafındaki aşırı gerilim/düşük gerilim koruması gereksinimlerine göre (NB/T32004-2018): İnverterin AC çıkış ucundaki gerilim izin verilen değeri aştığında Güç şebekesinin voltaj aralığı, invertörün güç şebekesine giden güç kaynağının bağlantısını kesmesine izin verilir ve bağlantı kesildiğinde bir uyarı sinyali verilmelidir. Şebeke voltajı izin verilen voltaj aralığına döndüğünde invertör normal şekilde başlatılıp çalışabilmelidir.

Çözüm:

Hat kaybını azaltmak için fotovoltaik güç istasyonunun erişim noktasını transformatör çıkış ucuna yakın yerleştirmeye çalışın.

2. İnverterin AC çıkış ucunun hat uzunluğunu kısaltmayı deneyin veya invertör ile şebeke arasındaki voltaj farkını azaltmak için daha kalın bakır damarlı kablolar kullanın.

3. Artık şebekeye bağlı invertörlerin çoğunda AC voltaj düzenleme işlevi bulunmaktadır. Şebeke voltajındaki dalgalanmalara uyum sağlamak amacıyla AC voltaj aralığını genişletmek için üreticiyle iletişime geçebilirsiniz.

4. Mümkünse transformatörün çıkış voltajı uygun şekilde düşürülebilir.

Arıza nedeni:

İnverterin DC tarafının izolasyon empedansını tespit etme işlevi vardır. DC pozitif ve negatif kutupların toprak empedansının 50kQ'dan düşük olduğunu tespit ettiğinde invertör, insan vücudunun panelin canlı kısmıyla ve toprakla temas etmesini önlemek için "PV izolasyon empedansı çok düşük arıza" raporunu verecektir. aynı zamanda elektrik çarpması riskine de neden olur.

Etkileyen faktörler şunları içerir: DC bileşen sızıntısı, kablo yalıtım hasarı, gerilim altında kalan kısımdaki nem, bileşen braketinin zayıf topraklaması, hava koşullarında ve elektrik santrali ortamındaki yüksek nem, vb.

Çözüm:

AC ve DC devre kesicinin bağlantısını kesin, bileşen braketinin güvenilir bir şekilde topraklandığından emin olmak için DC test dizisinin pozitif ve negatif kutuplarını çıkarmak için özel MC4 sökme anahtarını kullanın, multimetre megohm aralığını kullanın, kırmızı test kablosunu pozitif terminale bağlayın telin kutbu ve siyah test ucu toprağa bağlanır, her pozitif kutbun ölçülen empedansını toprağa okuyun ve ardından kırmızı test ucunu dizinin negatif kutbuna bağlayın ve ardından empedansı okuyun. her negatif kutbun yere. 50kΩ'dan büyükse, dizinin yalıtımının güvenilir olduğu yargısına varılır. 50kΩ'dan küçük veya ona eşitse telin yalıtımında sorun olduğu yargısına varılır. Herhangi bir hasar veya zayıf temas olup olmadığını görmek için telin kablo durumunu ayrı ayrı kontrol edebilirsiniz. Düşük izolasyon empedansı genellikle pozitif ve negatif kutupların toprağa kısa devre yapması anlamına gelir.

Arıza nedeni:

İnvertör kaçak akım algılama modülü, kaçak akımın çok büyük olduğunu tespit eder. Kişisel güvenliği korumak amacıyla çalışmayı durdurur ve arıza bilgisini rapor eder.

1. PV girişinin bağlantısını kesin, makineyi yeniden başlatın ve makinenin normale dönüp dönmediğini gözlemleyin.

2. AC topraklama kablosunun canlı kabloya bağlı olup olmadığını kontrol edin, topraklama kablosu ile canlı kablo arasındaki voltajın normal olup olmadığını ölçün veya tespit etmek için bir kaçak akım dedektörü kullanın.

3. Topraklama kablosu ile canlı kablo arasında bağlantı yoksa, makinede elektrik sızıntısı olması muhtemeldir ve işlem için üreticiyle iletişime geçmeniz gerekir.

Arıza nedeni:

Tek bir PV dizisinde çok fazla seri bağlantılı bileşen bulunması, voltajın invertörün PV voltajı üst limitini aşmasına neden olur

Çözüm:

İnverterin parametrelerini kontrol edin, DC geriliminin giriş aralığını belirleyin ve ardından dizinin açık devre geriliminin invertörün izin verilen aralığı dahilinde olup olmadığını ölçün. İzin verilen aralığı aşarsa dizideki seri bağlı bileşenlerin sayısını azaltın.

Benzer şekilde, PV voltajının çok düşük olduğu bildirilirse, seri bağlı bileşenlerin sayısının çok az olup olmadığını, dizinin pozitif ve negatif kutuplarının ters çevrilmiş olup olmadığını, terminallerin gevşek olup olmadığını ve temasın zayıf olup olmadığını veya elektrik bağlantısının zayıf olup olmadığını kontrol edin. dize bozuldu.

Arıza nedeni

1. DC girişi yok veya yardımcı güç kaynağı arızalı. İnvertör LCD'sine DC tarafından güç veriliyor ve bileşen voltajı, invertör başlatma voltajına ulaşamıyor.

2. PV giriş terminali ters bağlanır. PV terminali, birbirine karşılık gelmesi gereken ve diğer dizilerle ters bağlanamayan pozitif ve negatif kutuplara sahiptir.

3. DC anahtarı kapalı değil.

4. Bir bileşen bozuldu ve diğer dizelerin çalışmamasına neden oldu.

Çözüm:

1. İnverterin DC giriş voltajını ölçmek için multimetrenin voltaj aralığını kullanın. Gerilim normal olduğunda, toplam gerilim her bir bileşenin gerilimlerinin toplamıdır.

2. Gerilim yoksa, normal olup olmadıklarını görmek için sırasıyla DC anahtarını, terminal bloklarını, kablo konnektörlerini, bileşenleri vb. kontrol edin.

Arıza nedeni:

Toplayıcı ve invertör iletişim kurmuyor; toplayıcı açık değil; kurulum konumu sinyali sorunu; koleksiyoncunun iç nedeni.

Çözüm:

1. Kollektör ile invertör arasındaki iletişim arayüzünün normal olup olmadığını kontrol edin ve iletişim gösterge ışığını gözlemleyin;

2. Yerel sinyal gücünü kontrol edin. Sinyal zayıfsa gelişmiş bir anten gerekir;

3. Doğru toplayıcı seri numarasını tarayın;

4. Dış şartlarda sorun olmadığı halde kolektörden bağlantı yanıtı gelmiyorsa kollektörde dahili bir arıza olduğu düşünülebilir.

Yukarıda fotovoltaik projelerdeki invertörlerin tipik sorunları analiz edilmekte ve tipik sorunların nedenleri ve tedavi yöntemlerinin anlaşılmasına odaklanarak bazı öneriler verilmektedir. Aynı zamanda, enerji santrallerinin günlük bakımında, mükemmel güvenlik koruma önlemleri ve iyi standartlaştırılmış işletme ve bakım da enerji santrallerinin faydalarını sağlamanın anahtarıdır.
