Şebekeden bağımsız bir invertör, şebekeden bağımsız güneş enerjisi sistemlerinde çok önemli bir bileşendir ve pillerden veya güneş panellerinden gelen doğru akım (DC) elektriğini, çeşitli ev aletlerine ve elektronik cihazlara güç sağlamak için kullanılabilecek alternatif akım (AC) elektriğine dönüştürmeyi sağlar. Şebekeden bağımsız bir invertör tedarikçisi olarak bana sık sık bu invertörlerin nasıl çalıştığı soruluyor. Bu blog yazısında, şebekeden bağımsız bir invertörün temel prensiplerini ve bileşenlerini açıklayacağım ve çalışmasıyla ilgili bazı bilgiler sunacağım.
Şebekeden Bağımsız İnvertörün Temel Prensipleri
Şebekeden bağımsız bir invertörün birincil işlevi, DC gücünü AC gücüne dönüştürmektir. Bu dönüşüm gereklidir çünkü çoğu ev aleti ve elektronik cihaz AC gücüyle çalışacak şekilde tasarlanırken, güneş panelleri ve piller genellikle DC gücü üretir. DC'yi AC'ye dönüştürme işlemi aşağıdakiler de dahil olmak üzere birkaç önemli adımı içerir:
DC Girişi
Şebekeden bağımsız invertör, DC gücünü akü bankasından veya güneş panellerinden alır. DC voltajı ve akım seviyeleri, güç sisteminin özel konfigürasyonuna bağlıdır. Örneğin tipik bir 12V veya 24V akü bankası invertöre DC girişi sağlayabilir.
Ters Çevirme Süreci
İnverterin içinde, DC gücü ilk olarak invertör köprüsü adı verilen bir güç elektroniği devresi kullanılarak yüksek frekanslı alternatif akıma (AC) dönüştürülür. İnverter köprüsü, bir mikrokontrolör veya özel bir invertör kontrol devresi tarafından kontrol edilen, yalıtımlı kapılı bipolar transistörler (IGBT'ler) veya metal oksit yarı iletken alan etkili transistörler (MOSFET'ler) gibi yarı iletken anahtarlardan oluşur.
İnverter köprüsü tarafından üretilen yüksek frekanslı AC sinyali daha sonra bir transformatörden geçirilir. Transformatör, yüksek frekanslı AC sinyalinin voltajını istenen çıkış voltajı seviyesine yükseltir veya azaltır. Örneğin tipik bir ev uygulamasında çıkış voltajı genellikle 120V veya 230V AC'dir.
Filtreleme ve Düzenleme
Gerilim dönüşümünden sonra yüksek frekanslı AC sinyali, istenmeyen harmonikleri ve gürültüyü ortadan kaldırmak için filtrelenir. Tipik olarak indüktörler ve kapasitörlerden oluşan bir filtre devresi, AC dalga formunu düzeltmek ve gerekli elektrik standartlarını karşıladığından emin olmak için kullanılır.
İnvertör, filtrelemenin yanı sıra kararlı ve tutarlı bir güç kaynağı sağlamak için çıkış voltajını ve frekansını da düzenler. Bu, çıkış voltajını ve frekansını sürekli izleyen ve invertör köprüsünün çalışmasını buna göre ayarlayan bir geri besleme kontrol sistemi aracılığıyla gerçekleştirilir.
AC Çıkışı
Son olarak, filtrelenmiş ve düzenlenmiş AC gücü, invertörden çıkarılır ve ışıklar, buzdolapları, televizyonlar ve diğer ev aletleri gibi çeşitli elektrik yüklerine güç sağlamak için kullanılabilir.
Şebekeden Bağımsız İnvertörün Bileşenleri
Şebekeden bağımsız bir invertör, DC'den AC'ye dönüşüm işlemini gerçekleştirmek için birlikte çalışan birkaç temel bileşenden oluşur. Bu bileşenler şunları içerir:
İnvertör Köprüsü
Daha önce de belirtildiği gibi invertör köprüsü, şebekeden bağımsız invertörün kalbidir. DC gücünün yüksek frekanslı bir AC sinyaline dönüştürülmesinden sorumludur. İnvertör köprüsü tipik olarak tam köprü veya yarım köprü topolojisi gibi belirli bir konfigürasyonda düzenlenmiş birden fazla yarı iletken anahtardan oluşur.
Trafo
Transformatör, invertör köprüsü tarafından üretilen yüksek frekanslı AC sinyalinin voltajını yükseltmek veya düşürmek için kullanılır. İnverterin çıkış voltajının elektrik yüklerinin gereksinimlerine uygun hale getirilmesi için önemli bir bileşendir.
Filtre Devresi
Filtre devresi, yüksek frekanslı AC sinyalindeki istenmeyen harmonikleri ve gürültüyü gidermek için kullanılır. Tipik olarak istenen filtreleme özelliklerini sağlamak için özel bir konfigürasyonda düzenlenmiş indüktörler ve kapasitörlerden oluşur.
Kontrol Devresi
Kontrol devresi, invertör köprüsünün çalışmasını kontrol etmekten ve çıkış voltajını ve frekansını düzenlemekten sorumludur. Tipik olarak giriş ve çıkış sinyallerini izleyen ve invertör köprüsünün çalışmasını buna göre ayarlayan bir mikro denetleyiciden veya özel bir invertör kontrol çipinden oluşur.
Pil Şarj Cihazı (Opsiyonel)
Bazı şebekeden bağımsız invertörlerde ayrıca dahili bir akü şarj cihazı bulunur. Akü şarj cihazı, akü grubunu jeneratör veya şebeke gibi harici bir güç kaynağından şarj etmek için kullanılır. Bu özellik, pil ünitesinin her zaman tam şarjlı olmasını ve gerektiğinde güç sağlamaya hazır olmasını sağlamak için kullanışlıdır.
Şebekeden Bağımsız İnvertör Çeşitleri
Piyasada, her birinin kendine özgü özellikleri ve avantajları olan çeşitli tipte şebekeden bağımsız invertörler bulunmaktadır. Şebekeden bağımsız invertörlerin en yaygın türlerinden bazıları şunlardır:
Saf Sinüs İnvertörleri

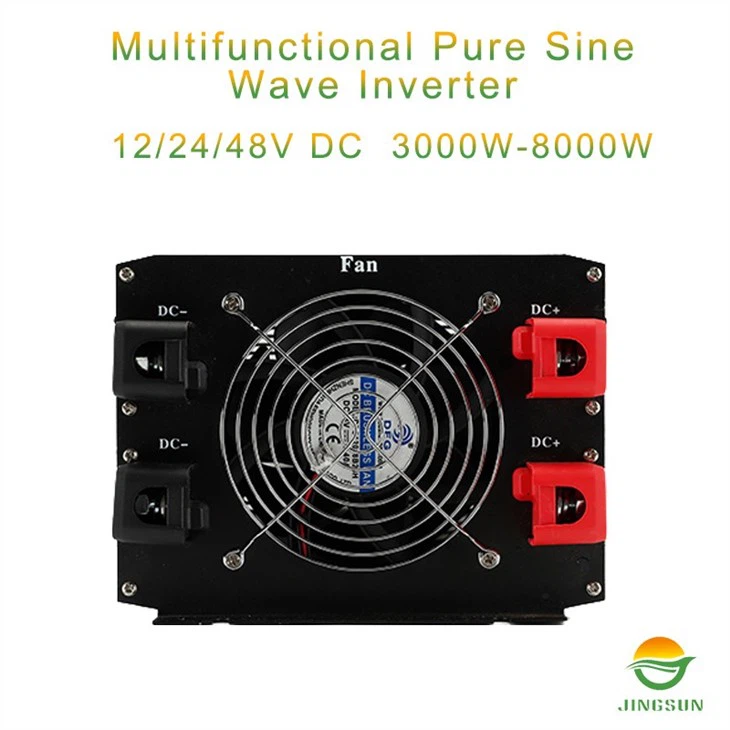

Saf sinüs dalgalı invertörler, şebeke şebekesinin dalga biçimine çok benzeyen yüksek kaliteli bir AC çıkış dalga biçimi üretir. Bu tip invertör, temiz ve istikrarlı bir güç kaynağı gerektiren bilgisayarlar, televizyonlar ve tıbbi ekipmanlar gibi hassas elektronik cihazlara güç sağlamak için uygundur. Sitemize göz atabilirsiniz8000W Saf Sinüs İnvertöryüksek güçlü saf sinüs dalgası çözümü için.
Modifiye Sinüs İnvertörleri
Modifiye sinüs dalgalı invertörler, saf sinüs dalgalı invertörlere kıyasla daha az düzgün bir AC çıkış dalga formu üretir. Daha ucuz olmalarına ve daha yaygın olarak kullanılmalarına rağmen, bazı hassas elektronik cihazlara güç sağlamak için uygun olmayabilirler. Ancak yine de ışıklar, vantilatörler ve buzdolapları gibi en yaygın ev aletlerine güç sağlamak için uygundurlar.
Yüksek Frekans İnvertörleri
Yüksek frekanslı invertörler, geleneksel invertörlere göre daha yüksek anahtarlama frekansında çalışır. Bu onların daha küçük, daha hafif ve daha verimli olmalarını sağlar. BizimYüksek Frekanslı Saf Sinüs İnvertöryüksek performanslı yüksek frekanslı invertörün harika bir örneğidir.
Üç Fazlı İnvertörler

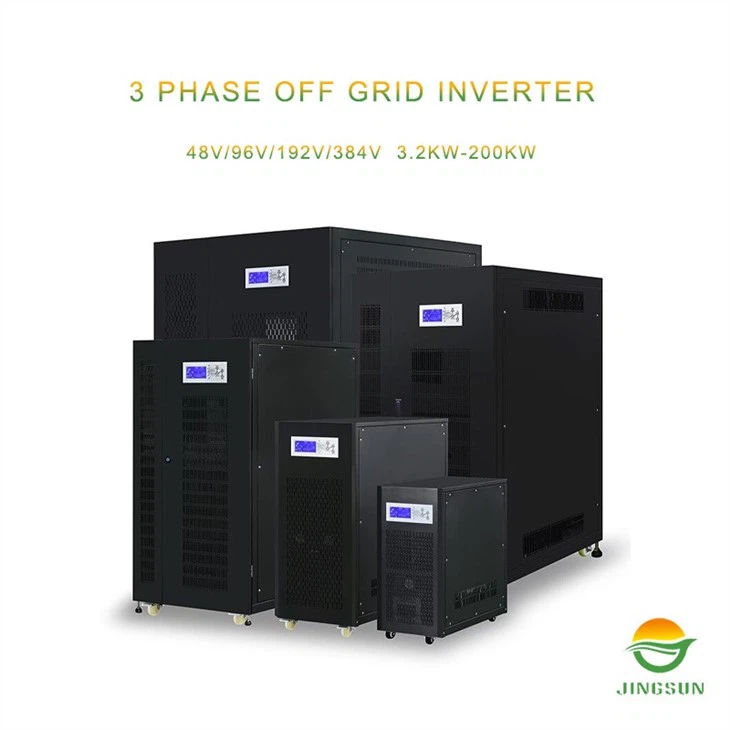

Üç fazlı invertörler, üç fazlı güç kaynağı gerektiren daha büyük şebekeden bağımsız güç sistemlerinde kullanılır. Endüstriyel ve ticari uygulamaların yanı sıra bazı büyük konut kurulumlarında yaygın olarak kullanılırlar. Üç aşamalı bir çözüm arıyorsanız,Şebekeden Bağımsız 3 Fazlı İnvertörgüvenilir bir seçenektir.
Şebekeden Bağımsız İnvertörlerin Çalıştırılması ve Bakımı
Şebekeden bağımsız invertörlerin uygun şekilde çalıştırılması ve bakımı, güvenilir performanslarını ve uzun ömürlülüklerini sağlamak için çok önemlidir. Şebekeden bağımsız bir invertörün çalıştırılması ve bakımı için bazı önemli ipuçları:
Kurulum
İnverterin doğrudan güneş ışığından, ısı kaynaklarından ve nemden uzak, iyi havalandırılan bir alana kurulduğundan emin olun. Doğru kablolama ve topraklamayı sağlamak için üreticinin kurulum talimatlarını dikkatle izleyin.
Pil Yönetimi
Doğru akü yönetimi, invertörün performansı ve ömrü açısından çok önemlidir. Yüksek kaliteli piller kullandığınızdan ve şarj ve deşarj konusunda üreticinin tavsiyelerine uyduğunuzdan emin olun. Önerilen aralıkta olduklarından emin olmak için akü voltajını ve elektrolit seviyelerini (kurşun asitli aküler için) düzenli olarak kontrol edin.
Yük Yönetimi
İnverterin nominal güç kapasitesini aşarak aşırı yüklenmesini önleyin. İnvertere bağlı tüm elektrik yüklerinin toplam güç tüketimini hesapladığınızdan emin olun ve yeterli güç değerine sahip bir invertör seçin.
Düzenli Muayene
İnverteri, gevşek bağlantılar, hasarlı kablolar veya aşırı ısınma gibi herhangi bir hasar belirtisi açısından periyodik olarak inceleyin. Temiz olduklarından ve engellenmediklerinden emin olmak için soğutma fanlarını ve havalandırma deliklerini kontrol edin.
Yazılım Güncellemeleri
Bazı şebekeden bağımsız invertörler, performanslarını ve işlevselliklerini geliştirmek için yazılım güncellemeleri gerektirebilir. Yazılım güncellemeleri için üreticinin web sitesini düzenli olarak kontrol edin ve bunları yüklemek için talimatları izleyin.
Çözüm
Şebekeden bağımsız invertörler, DC gücünü çeşitli elektrik yüklerine güç sağlamak için kullanılabilecek AC gücüne dönüştürerek şebekeden bağımsız güneş enerjisi sistemlerinde hayati bir rol oynar. Bu invertörlerin nasıl çalıştığını ve mevcut farklı tiplerini anlamak, özel ihtiyaçlarınız için doğru invertörü seçmeniz açısından çok önemlidir. Şebekeden bağımsız bir invertör tedarikçisi olarak, güvenilir, verimli ve kullanımı kolay, yüksek kaliteli invertörler sağlamaya kararlıyız.
Şebekeden bağımsız bir invertör satın almakla ilgileniyorsanız veya ürünlerimiz hakkında sorularınız varsa, daha fazla bilgi için lütfen bizimle iletişime geçmekten çekinmeyin. Gereksinimlerinizi tartışmak ve şebekeden bağımsız güç ihtiyaçlarınız için mükemmel çözümü bulmanıza yardımcı olmak için sabırsızlanıyoruz.
Referanslar
- "Güneş Enerjisi Sistemleri: Tasarım, Kurulum ve Bakım", John Doe
- Jane Smith'in "İnvertör Teknolojisi El Kitabı"
- Şebekeden bağımsız invertörler için üretici belgeleri
